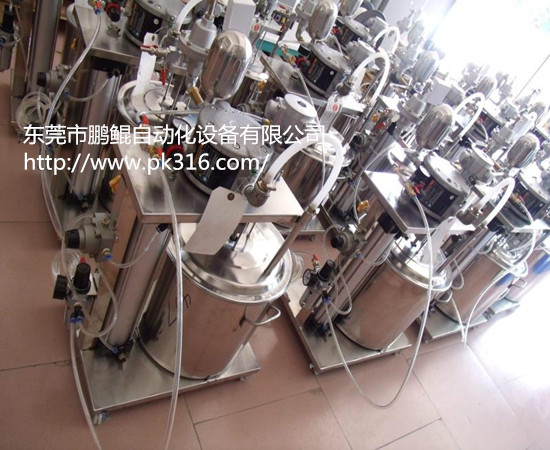

自動化噴漆設備氣動隔膜泵 的 工作原理：隔膜泵靠壓縮空氣驅動。定向空氣分配閥和導向閥，稱為：“氣室”，都設置在泵的中心部位。介質流動通過兩個匯流管和外隔膜室，稱為“介質室”。通常止回閥( 球型或片型 ) 都設置在每個外隔膜室的頂部或底部或共用一匯流管。這兩個外隔膜室靠吸口和出口接頭連接起來，泵是自吸的。

在操作中，空氣分配閥交替控制每隔隔膜的增壓。在每次沖程后，閥將自動變換位置，使空氣得以切換至另一隔膜室，使兩邊隔膜室形成交替的吸液和壓送沖程，隔膜在平行路徑里移動，空氣閥無油潤滑油需求，這就是首選的運行方式；潔凈、干燥的空氣更能提高泵的性能。

介質通過泵時，止回閥一開一關這使得每個外隔膜室交替地填充和排出，止回閥對壓力差做出反應。球閥止回閥可處理含小顆粒的介質，而片閥止回閥可以處理含接近管徑尺寸大小軟顆粒的介質。

當空氣分配閥讓壓縮空氣進入左隔膜室，隔膜受壓往外推出，而形成壓送沖程，在壓送部內的介質即受力離開左面外隔膜室、止回閥、匯流管，而后由泵的出口流出，排出口位置可以是頂部、底部、或側面。當左隔膜室受壓推出時，隔膜連接桿在內部拖動右隔膜向內縮回止回閥充滿流體，在這一循環動作完成后，空氣分配閥將自動地變換位置，使空氣切換至另一隔膜室，反向重復上述循環動作，即兩邊隔膜室將因此呈現交替性的壓送及吸收液動作。

安裝和啟動

把泵放置在盡量靠近產品的地方，使吸入管線路最短、配置零件數量減少，不要減少管路規格。

為了延長隔膜壽命，要使泵盡量靠近被抽的液體，入口壓力超過10英尺（3米） 液柱時需要安裝一套緩壓調整裝置來延長隔膜壽命。

如果安裝硬管道，在泵和管道之間要用短的軟管來連接。軟管可以減緩管道的振動和扭曲，推薦使用一個穩壓罐來進一步減小流體中的脈沖。

自動化噴漆設備 氣動隔 膜泵 的 供氣：金屬泵供氣壓力不得超過 125PSI（8.6BAR ），塑料泵供氣壓力不得超過100PSI （ 6.9BAR）。將泵的進氣口連接到有足夠容量并且壓力符合設計要求的氣源上。如果供氣線路是硬管道，在泵和管道之間連一短的軟管來減少扭曲。除了空氣進氣的蓋冒，空氣進氣管道、調壓過濾器的重量也必須通過某種方法支撐。如果不支撐管道也許會損壞泵。必須安裝壓力調節閥來確保供氣壓力不超過規定的范圍。

操作前須知

泵工作前，檢察所有捆綁固定物以防松弛，將松的地方擰緊以免泄露，用隨泵所附的卡中所介紹的方法固定。

進氣和啟動

啟動時，空氣閥打開約1/2到3/4圈。泵啟動后，打開空氣閥增加空氣流量以達到要求的流量。

排氣

如果膜片壞了，抽取的液體或氣體會進入泵的空氣口，被排入大氣中，當抽取危險或有毒物質時，需要管道排到合適的地方作安全處理。

如果將泵沉入液體中工作，氣體要從液面上被排出，排氣管不能小于1＂（2.45CM）。減少排氣管尺寸會限制氣體流量，降低泵的使用率。當物料水平面高于泵時，則排出口需在更高的地方以防出現虹吸現象。

在某種溫度和濕度下，排出的氣體有可能凍結起來，使用氣體干燥能消除大部分此類問題。

使用后

如果用于輸送易固化的物質，為了防止泵受損，每次使用后都要徹底清洗干凈泵。（使用后，留在泵中的產品已變干或粘在泵上，這樣在下次啟動前會引起膜片和閥門產生問題）。在冰凍的溫度下，不管任何情況使用后都必須把泵抽干。

關于氣閥潤滑的注意事項

泵的空氣分配閥和導向閥都是按照無潤滑油來設計的，這就是理想的工作狀態。在有些情況下，如個人愛好或空氣質量非常差，也可對壓縮空氣的供給進行潤滑，壓縮空氣供給系統經適當潤滑后，泵的空氣系統業可隨之工作，適當?shù)臐櫥枰褂靡粋€空氣管線潤滑器，設置成泵工作時空氣每20SCFM輸送一滴無清潔劑油，可查詢泵的性能曲線圖開定量。
